Caso de éxito · Reparación de variadores
Recuperamos un variador FRECON de 7.5 kW tras un cortocircuito en la etapa de potencia
El equipo llegó a nuestro laboratorio en Medellín sin poder energizar. Diagnosticamos la falla, reemplazamos el módulo de potencia y los componentes afectados, y lo entregamos operando estable con 6 meses de garantía.
📍 Segovia, Antioquia

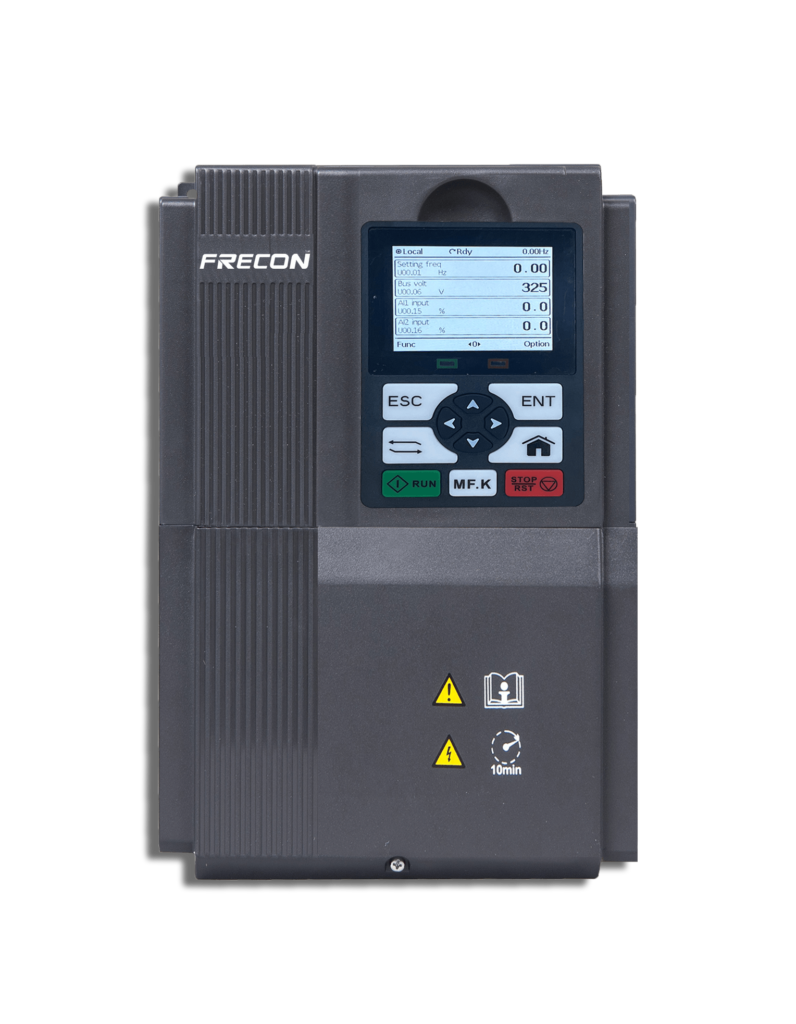

⚙️ FRECON FR500A-2T-7.5B-H
🗓️ Septiembre 2026
Estado del equipo
● Operativo
Pruebas bajo carga sin anomalías
Componentes reemplazados
| Módulo de potencia | 1 |
| Resistencias 30 Ω | 2 |
| Diodo Zener 47 V | 1 |
Del ingreso al informe técnico
5 días · informe con registro fotográfico
5 días
del ingreso del equipo a la emisión del informe técnico
4
componentes reemplazados: módulo de potencia, 2 resistencias y 1 diodo Zener
0
anomalías en las pruebas de funcionamiento bajo carga
6 meses
de garantía en piezas cambiadas o reparadas
El cliente
Un variador clave fuera de servicio
Un cliente de Segovia, Antioquia, nos envió su variador de frecuencia FRECON de 7.5 kW porque el equipo no encendía. Necesitaba saber si tenía reparación y volver a ponerlo en operación sin comprar uno nuevo.
[OPCIONAL: qué mueve el variador en su operación — validar con el cliente]
| Ubicación | Segovia, Antioquia |
| Equipo | Variador de frecuencia FRECON |
| Modelo | FR500A-2T-7.5B-H |
| Capacidad | 7.5 kW · 220 V |
| Condición de ingreso | Usado · no energizaba |
| Servicio | Diagnóstico y reparación electrónica |
| Fecha | Septiembre 2026 |
El reto
Un cortocircuito que dejó el equipo sin energizar
En el chequeo inicial encontramos un cortocircuito en la etapa de entrada. Al desmontar el equipo, la falla resultó más profunda: el daño había llegado al módulo de potencia y a componentes del circuito.
Hallazgo 01
Cortocircuito en la entrada
Asociado al puente rectificador. Impedía la energización y el funcionamiento del variador.
Hallazgo 02
Módulo de potencia averiado
Al desmontarlo se encontró completamente dañado, con daños severos que comprometían su operación.
Hallazgo 03
Daños asociados
Dos resistencias de 30 Ω y un diodo Zener de 47 V afectados por la falla principal.
Posibles causas de este tipo de falla
Sobretensión o picos de voltaje en la red, sobrecorriente, sobrecalentamiento del módulo, falla interna de semiconductores o desgaste natural de los componentes.
La solución
Cómo lo resolvimos, paso a paso
Antes de instalar cualquier repuesto verificamos en banco que el resto del equipo estuviera sano. Así el componente nuevo no falla por una causa oculta.
Diagnóstico e inspección
Chequeo inicial, inspección visual detallada y desmontaje del módulo de potencia.
Pruebas en banco
Verificamos la tarjeta de potencia y los circuitos de disparo. Resultado: señales correctas y sistema de control sin anomalías.
Reparación
- Módulo de potencia nuevo, de características eléctricas equivalentes
- 2 resistencias de 30 Ω y diodo Zener de 47 V
- Limpieza interna y externa
Pruebas y validación
- Armado completo y revisión de conexiones
- Calibración y ajuste de parámetros
- Pruebas bajo carga y validación final
ANTES
DESPUÉS
El resultado
De no encender a operar estable
El variador superó las pruebas de energización y de funcionamiento bajo carga, y recuperó por completo sus condiciones operativas.
- Funcionamiento estable y normal, sin anomalías en pruebas
- Reparado en lugar de reemplazar el equipo completo
- Informe técnico con diagnóstico, acciones y registro fotográfico
- 6 meses de garantía en las piezas cambiadas
“
[TESTIMONIO DEL CLIENTE — pedir 1 o 2 frases a José Miguel: cómo llegó el equipo, cómo le fue y si lo recomienda]
Cliente · Segovia, Antioquia
Equipo responsable
Quiénes trabajaron en este caso
JG
Juan Guillermo Chavarría Palacio
Especialista en variadores de frecuencia · revisión
AL
Técnico en reparación y mantenimiento · ejecución
Para que no se repita
Recomendaciones para tu variador
- Mantenimiento preventivo cada 3 a 6 meses.
- Área de instalación ventilada y libre de polvo.
- Protecciones eléctricas adecuadas contra sobretensión y picos de red.
- Instalación, operación y reparación solo por personal competente.
Respaldo
Garantía de la reparación
Cada reparación se entrega con informe técnico y garantía sobre las piezas cambiadas o reparadas.
6 meses
de garantía en piezas. No aplica por uso indebido, accidentes, modificaciones o reparaciones de terceros no autorizados.
Prueba real
Más equipos que volvieron a operar
4 componentes
reemplazados · variador operativo
Variador FRECON 7.5 kW
Segovia, Antioquia
Tienda
Diseño y montaje de tableros Eléctricos
Diseño y Montaje de Tableros Eléctricos Diseñamos, fabricamos y montamos tableros eléctricos y de control…
CONTACTO
Contacto ContactoDirección: Calle 48A # 77-45. Medellín – AntioquiaNumero: +57 313 637 9741Correo: [email protected] HorarioLunes…
Integración de sistema de automatización
INTEGRACIÓN DE SISTEMAS DE AUTOMATIZACIÓN INDUSTRIAL Conectamos PLC, variadores, sensores y equipos existentes en un…
FAQ
Preguntas sobre la reparación de variadores
Respuestas cortas para decidir si tu equipo tiene arreglo.
¿Se puede reparar un variador de frecuencia con cortocircuito?
En muchos casos sí. En este caso el cortocircuito dañó el módulo de potencia y algunos componentes; al reemplazarlos y validar la tarjeta en banco, el variador volvió a operar estable.
¿Cuánto tarda la reparación de un variador?
Depende del daño y de la disponibilidad de repuestos. En este caso pasaron 5 días entre el ingreso del equipo y la entrega del informe técnico.
¿Qué garantía tiene la reparación?
6 meses sobre las piezas cambiadas o reparadas, con informe técnico del servicio.
¿Reparan variadores de otras marcas además de FRECON?
Sí. Trabajamos con marcas como ABB, Siemens, Schneider Electric, Yaskawa, WEG, Danfoss, entre otras. Escríbenos con el modelo y el síntoma.
