Características y funciones del variador de frecuencia FRECON FR510A

Tecnología avanzada para el control de motores industriales

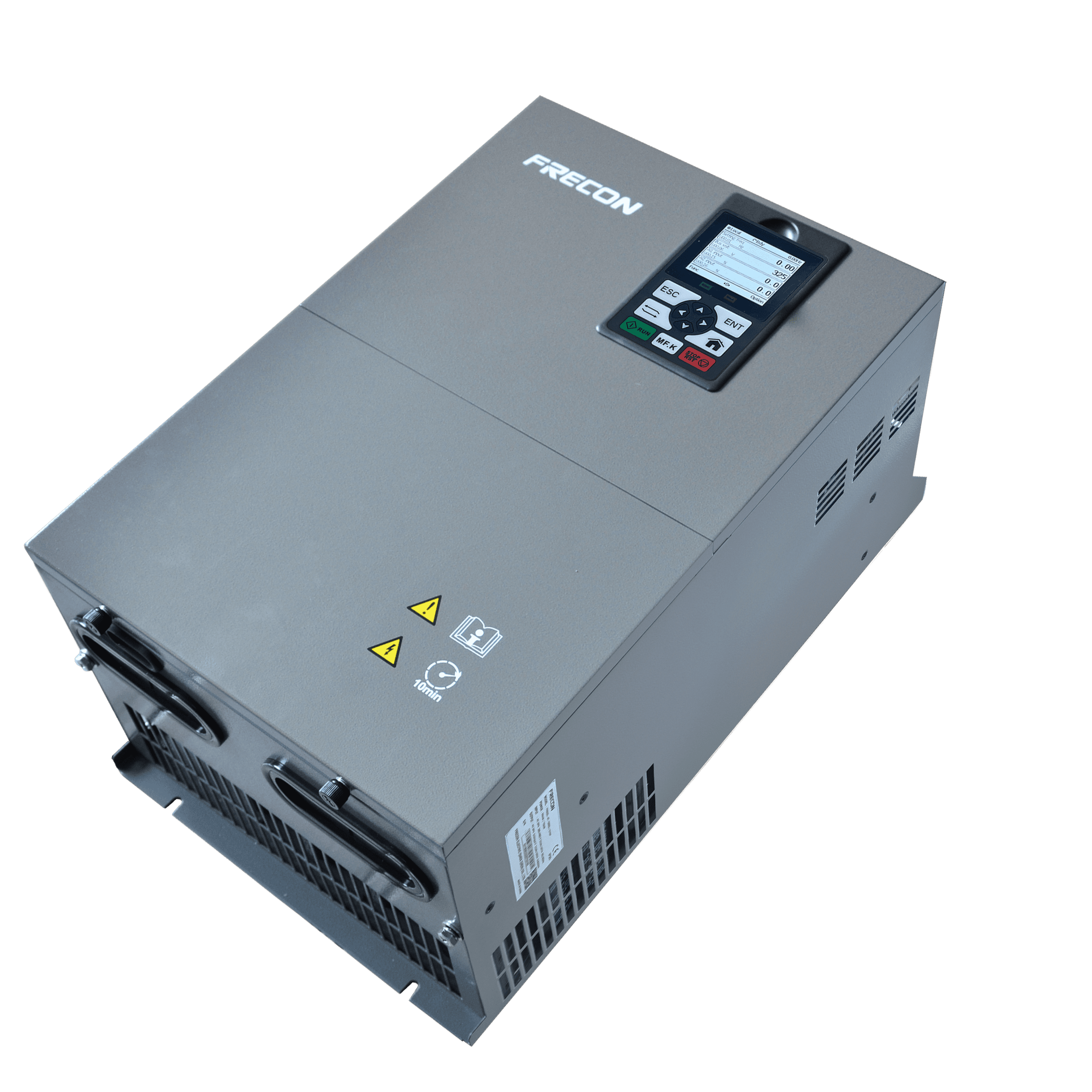

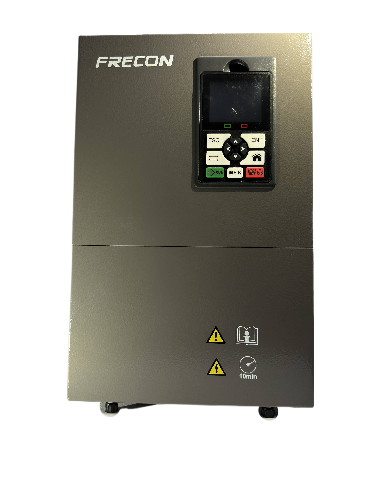

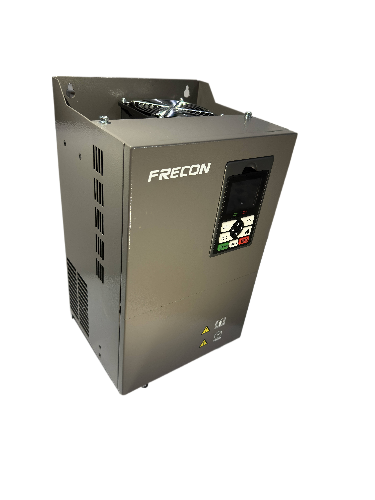

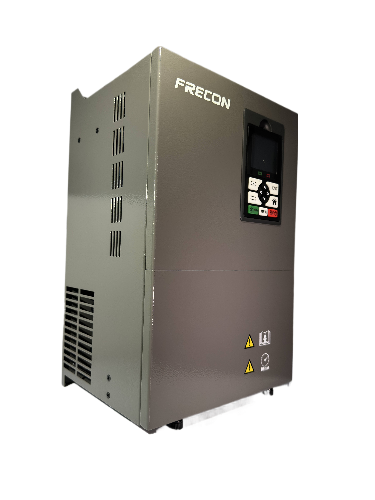

El variador de frecuencia FRECON FR510A está diseñado para aplicaciones industriales que requieren alto rendimiento, precisión en el control del motor y una amplia capacidad de adaptación.

La serie incorpora funciones avanzadas de control vectorial, compatibilidad con diferentes tipos de motores y encoders, comunicación industrial, funciones de posición y herramientas que facilitan la configuración y puesta en marcha.

Además, cuenta con un diseño optimizado para ofrecer una operación confiable en aplicaciones que requieren una alta capacidad de sobrecarga.

Funciones avanzadas de la serie FR510A

La serie FRECON FR510A incorpora nuevas funcionalidades para ampliar sus posibilidades de aplicación en sistemas de automatización industrial.

Entre sus principales funciones se encuentran:

• Compatibilidad con motores síncronos.
• Soporte para múltiples tarjetas PG.
• Control de posición para aplicaciones específicas.
• Funciones de orientación del husillo.
• Seguimiento de pulsos.
• Función de servo cero.
• Configuración de dos grupos de parámetros de motor.

Estas características permiten adaptar el variador a diferentes procesos industriales y necesidades de control.

Plataforma tecnológica y alta capacidad de sobrecarga

La serie FR510A incorpora una plataforma de hardware basada en tecnología IGBT de nueva generación, desarrollada para ofrecer un alto rendimiento y una mayor capacidad de respuesta en aplicaciones exigentes.

Capacidad para cargas pesadas

El equipo cuenta con una importante capacidad de sobrecarga:

• 150 % de la carga nominal durante 1 minuto.
• 180 % de la carga nominal durante 10 segundos.
• 200 % de la carga nominal durante 1 segundo.

Esta capacidad permite utilizar el variador en aplicaciones con cambios de carga, arranques exigentes y procesos industriales que requieren un mayor esfuerzo del motor.

Alto par de arranque y control vectorial

El variador FRECON FR510A ofrece un alto rendimiento desde bajas velocidades gracias a sus funciones de control vectorial.

Entre sus características destacan:

• A 0,5 Hz puede proporcionar hasta un 150 % de par de arranque mediante control vectorial sin PG.
• A 0,25 Hz puede proporcionar hasta un 150 % de par de arranque mediante control vectorial sin PG.
• El control vectorial sin sensor permite mejorar la adaptabilidad del sistema en diferentes condiciones de operación.

Estas funciones son especialmente útiles en aplicaciones que requieren un control preciso de velocidad y torque.

Amplio rango de voltaje de entrada

La serie está diseñada para trabajar en aplicaciones industriales con sistemas eléctricos trifásicos.

Sus principales características incluyen:

• Voltaje nominal de 380 V a 480 V trifásico.
• Frecuencia de operación de 50 Hz / 60 Hz.
• Rango de fluctuación de voltaje de 325 V a 528 V.

Este amplio rango permite una mayor adaptación a diferentes condiciones de alimentación eléctrica.

Sistema de refrigeración y conducto de aire independiente

El FRECON FR510A cuenta con un diseño de conducto de aire independiente que ayuda a proteger los componentes internos del equipo.

Entre sus beneficios se encuentran:

• Reducción de la entrada de polvo al interior del variador.
• Menor riesgo de fallas asociadas a contaminación y cortocircuitos.
• Mayor confiabilidad durante la operación.
• Ventiladores de refrigeración diseñados para una larga vida útil.
• Mayor flujo de aire para ayudar a reducir el aumento de temperatura.

Este sistema contribuye a mantener una operación más estable en entornos industriales.

Funciones de protección integral

La serie FRECON incorpora diferentes sistemas de protección para ayudar a proteger el variador, el motor y el sistema eléctrico.

Entre las funciones disponibles se encuentran:

• Protección contra cortocircuito a tierra.
• Protección del circuito del ventilador.
• Protección contra cortocircuito externo de 24 VDC.
• Protección contra sobrecarga del motor.
• Protección de temperatura del motor mediante PT100 o PT1000, según configuración.

Dependiendo del tipo y la gravedad de la falla, el sistema puede configurarse para:

• Generar una advertencia previa.
• Detener el equipo por falla.
• Mantener la operación en determinadas condiciones.

Esto facilita el monitoreo y mantenimiento del sistema.

Diseño compacto y optimizado

El diseño estructural de la plataforma busca reducir el espacio requerido para la instalación del variador dentro de tableros y sistemas de control.

En comparación con generaciones anteriores, la plataforma ofrece:

• Reducción significativa del espacio de instalación.
• Mayor facilidad para integrar el equipo en tableros eléctricos.
• Optimización de la distribución de los componentes del sistema de automatización.

Este diseño resulta especialmente útil en proyectos donde el espacio disponible es limitado.

Sistema de frenado para aplicaciones industriales

La plataforma incorpora funciones diseñadas para aplicaciones que requieren capacidad de frenado.

Entre sus características se encuentra:

• Capacidad de frenado a corto plazo de aproximadamente 1,1 a 1,4 veces la potencia nominal del variador, dependiendo de la configuración.
• Sistemas de protección para la operación del circuito de frenado.
• Diferentes configuraciones según el modelo y rango de potencia.

En determinados modelos, la unidad de frenado puede estar incorporada, facilitando la implementación de soluciones para aplicaciones con desaceleraciones frecuentes o cargas de alta inercia.

Terminales flexibles para sistemas de automatización

El FRECON FR510A cuenta con diferentes opciones de entrada y salida que facilitan su integración con otros equipos de automatización industrial.

Incluye:

• Terminales digitales DI.
• Terminales digitales DO.
• Salidas analógicas AO.
• Entradas analógicas AI configurables.
• Funciones de entradas y salidas virtuales.
• Entrada y salida de pulsos de alta velocidad.

La capacidad de procesamiento de pulsos puede alcanzar hasta 100 kHz, dependiendo de la configuración utilizada.

Control PID autoadaptativo integrado

El variador incorpora funciones PID para aplicaciones que requieren un control automático de variables de proceso.

Cuenta con:

• Dos grupos de parámetros PID.
• Cambio automático de parámetros según diferentes condiciones.
• Configuración mediante desviación, terminales DI y condiciones de frecuencia.
• Diferentes opciones para seleccionar fuentes de referencia y retroalimentación.
• Detección de pérdida de señal de retroalimentación.
• Funciones de dormancia y activación.

Estas características pueden ser especialmente útiles en aplicaciones como sistemas de bombeo, control de presión y otros procesos industriales.

Control V/F y compensación automática de voltaje

El equipo cuenta con modos de operación V/F que permiten adaptarse a diferentes aplicaciones de control de motores.

Además, incorpora funciones de compensación automática de voltaje durante determinadas condiciones de carga, ayudando a mantener una salida estable y mejorar el desempeño del sistema.

Función de seguimiento de velocidad

La función de seguimiento de velocidad permite que el variador identifique la condición actual del motor durante determinadas situaciones de arranque.

Esto permite realizar una transición más suave cuando el motor ya se encuentra en movimiento, considerando factores como:

• Dirección de giro.
• Velocidad actual del motor.
• Condiciones de arranque.

Esta función ayuda a mejorar la continuidad de operación en aplicaciones industriales específicas.

Compatibilidad con diferentes tipos de encoder

La serie FRECON FR510A cuenta con compatibilidad para diferentes sistemas de retroalimentación y encoder.

Entre ellos:

• OC.
• Push-pull.
• Diferencial.
• EN1313.
• Transformador rotativo U/V/W.
• Otros tipos de encoder compatibles según la configuración.

Esto amplía las posibilidades de aplicación del variador en sistemas que requieren mayor precisión de control.

Comunicación y tarjetas de expansión

El FRECON FR510A puede integrarse con diferentes sistemas de comunicación industrial mediante tarjetas y módulos de expansión compatibles.

Entre las opciones disponibles se encuentran tecnologías como:

• PROFIBUS.
• CAN.
• GPRS DTU.
• Otras soluciones de comunicación compatibles.

Estas opciones facilitan la integración del variador con sistemas de automatización y monitoreo industrial.

Configuración, programación y puesta en marcha

La serie cuenta con herramientas diseñadas para facilitar la configuración y administración de parámetros.

Entre sus principales funciones se encuentran:

Software de configuración

Permite gestionar y configurar diferentes parámetros del variador para adaptarlo a las necesidades de cada aplicación.

Carga y descarga de parámetros

El sistema permite:

• Realizar copias de seguridad de la configuración.
• Cargar parámetros previamente definidos.
• Descargar configuraciones.
• Facilitar la puesta en marcha de múltiples equipos.

Macros para aplicaciones industriales

Es posible utilizar configuraciones y macros adaptadas a diferentes aplicaciones industriales, permitiendo agilizar la programación del equipo según las necesidades del proceso.

Aplicaciones del variador de frecuencia FRECON FR510A

Gracias a sus funciones de control, capacidad de sobrecarga y opciones de comunicación, el FRECON FR510A puede utilizarse en diferentes aplicaciones industriales, entre ellas:

• Bombas.
• Ventiladores.
• Bandas transportadoras.
• Maquinaria industrial.
• Equipos de manufactura.
• Sistemas de control de velocidad.
• Aplicaciones con alto par de arranque.
• Procesos que requieren control vectorial.
• Sistemas con retroalimentación mediante encoder.
